Ⅱ。管道安裝工程

    1.某總承包施工企業根據某安裝工程的招標文件和施工方案決定按以下數據及要求進行投標報價：

    該安裝工程按設計文件計算出各分部分項工程工料機費用合計為6000萬元，其中人工費占10％。

    安裝工程腳手架搭拆的工料機費用，按各分部分項工程人工費合計的8％計取，其中人工費占25％；安全防護、文明施工措施費用，按當地工程造價管理機構發布的規定計100萬元，根據建設部建辦[2005]89號《建筑工程安全防護、文明施工措施費用及使用管理規定》中“投標方安全防護、文明施工措施的報價，不得低于根據工程所在地工程造價管理機構測定費率計算所需費用總額的90％”的規定，業主要求按90％計；其他措施項目清單費用按l50萬元計。

    施工管理費、利潤分別按人工費的60％、40％計。

    按業主要求，總承包企業將占工程總量20％的部分專業工程發包給某專業承包企業，總承包服務費按分包專業工程各分部分項工程人工費合計的l5％計取。

    規費按8萬元計；稅金按稅率3.50％計。

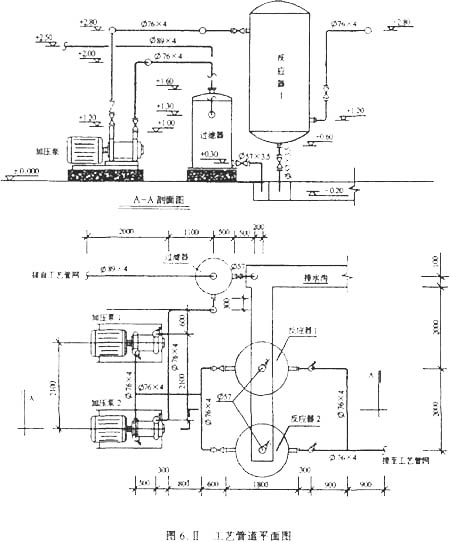

    2.其中某生產裝置中部分工藝管道系統如圖6.Ⅱ所示。

    管道系統各分部分項工程量清單項目的統一編碼見下表：

    問題

    1.按照《建設工程工程量清單計價規范》和建標[2003]206號文《建筑安裝工程費用項目組成》的規定，計算出總承包企業對該單項工程的（含分包專業工程）投標報價。將各項費用的計算結果填入答題紙表6.Ⅱ。1“單項工程費用匯總表”中，其計算過程寫在表6.Ⅱ。1“單項工程費用匯總表”的下面。（計算結果均保留整數）

    2.根據《建設工程工程量清單計價規范》的規定，計算管道φ89×4、管道φ76×4、管道φ57×3.5、管架制作安裝、焊縫x光射線探傷、焊縫超聲波探傷等六項工程量，并寫出計算過程（計算結果均保留一位小數）。編列出該管道系統（注：閥門、法蘭安裝除外）的分部分項工程量清單項目，將結果填入答題紙表6.Ⅱ。2“分部分項工程量清單表”。

    說明：

    1.本圖所示為某工廠生產裝置的部分工藝管道系統，該管道系統工作壓力為2.0MPa.圖中標注尺寸標高以m計，其他均以mm計。

    2.管道均采用20#碳鋼無縫鋼管，彎頭采用成品壓制彎頭，三通為現場挖眼連接，管道系統的焊接均為氬電聯焊。

    3.所有法蘭為碳鋼對焊法蘭；閥門型號：止回閥為H41H一25，截止閥為J41H一25，采用對焊法蘭連接。

    4.管道支架為普通支架，共耗用鋼材42.4kg，其中施工損耗為6％。

    5.管道系統安裝就位后，對φ76×4的管線的焊口進行無損探傷。其中法蘭處焊口采用超聲波探傷；管道焊縫采用x光射線探傷，片子規格為80mm×l50mm，焊口按36個計。

    6.管道安裝完畢后，均進行水壓試驗和空氣吹掃。管道、管道支架除銹后，均進行刷防銹漆、調和漆各兩遍。
