第二部分 判斷推理能力(共30題，參考時限35分鐘)判斷推理能力部分包括四種類型的題目上，均為單項選擇題。每小題給出的4個選項中，只有1項是最符合題意的，請將正確選項選出，并在答題卡上將相應的字母涂黑。不選或錯選，該題均不得分。
一、科學推理(26—30題)：綜合運用自然科學原理進行分析判斷，選出最符合題意的答案。

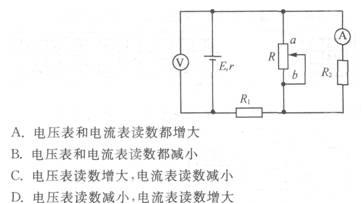

第26題 電動勢為E、內阻為r的電源與定值電阻R1、R2及滑動變阻器R連接成如圖所示的電路。當滑動變阻器的觸頭由中點滑向b端時，下列說法正確的是( )。
【正確答案】A
解析：
觸頭滑向b時，阻值R增大，回路的總電阻增大，所以回路的總電流減小，路端電壓U增大，所以電壓表的示數增大;由于回路總電流減小，故R1的電壓減少，結合路端電壓增大得知電阻R2的電壓增大，故R2的電流增大，電流表示數增大，故應選A。
第27題
【正確答案】B
解析：

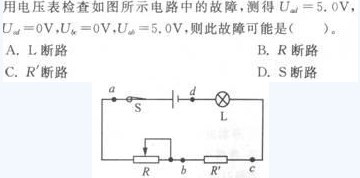

用電壓表檢查電路時，如電壓表有示數，則表明電壓表跨接的電路部分斷路，由Uad=Uab=5.0V，可以判斷R斷路。
第28題
【正確答案】C
解析：

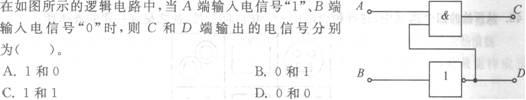

對于“非門”，B端輸入信號“0”時，D端輸出信號“1”;對于“與門”，輸入信號均為“1”，則C端輸出信號為“1”，故C項正確。

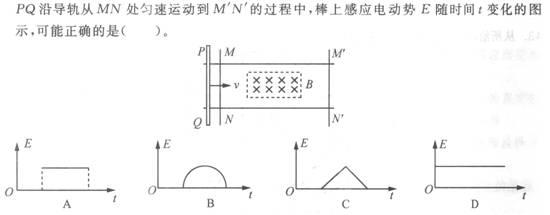

第29題 如圖所示，平行導軌間有一矩形的勻強磁場區域，細金屬棒
【正確答案】A
解析：
在金屬棒PQ進入磁場區域之前或出磁場后，棒上均不會產生感應電動勢，D項錯誤。在磁場中運動時，感應電動勢E=B1v，與時間無關，保持不變，故A選項正確。
